Mit einem Säulendiagramm tragt ihr typischerweise die Häufigkeiten von Merkmalsausprägungen in Form von vertikal ausgerichteten Säulen in einer Grafik ab. Die Höhe der Säulen repräsentieren die Häufigkeiten der jeweiligen Merkmalsausprägung. Das funktioniert am besten für Merkmale, die kategorial oder ordinal skaliert sind. Für intervall- oder verhältnisskalierte Daten empfiehlt sich eher ein Histogramm, weil es Intervalle des Wertebereiches zusammenfasst (z.B. 5-10, 11-15, 16-20 auf einer Skala von 5-20) und abträgt.
Inhaltsverzeichnis
1 Säulendiagramm in SPSS erstellen
Die Erstellung eines Säulendiagramms in SPSS geht am einfachsten über den Diagramm-Editor, zu finden unter “Grafik” > “Diagrammerstellung“.
Als Nächstes ist das Diagramm auszuwählen und zu definieren:
- Bei “Auswählen aus:” ist “Balkendiagramm” anzuklicken. Bitte nicht verwirren lassen, denn in SPSS ist die Bezeichnung Balkendiagramm und Säulendiagramm nicht sauber getrennt – da hat jemand bei IBM nicht aufgepasst. 😉
- Danach ändert sich im rechten Feld die Ansicht und man kann das einfache Säulendiagramm oben links auswählen.
- Die Variable, die dargestellt werden soll (hier das Alter der Probanden), wird auf die x-Achse gezogen.
Im Ergebnis erhält man ein einfaches Säulendiagramm. Es können nun noch sehr viele Anpassungen vorgenommen werden, eine Auswahl davon zeige ich nachfolgend.
2 Säulendiagramm in SPSS anpassen
2.1 Datenbeschriftung (Häufigkeiten) einblenden
Unter dem Stichwort Datenbeschriftung einblenden sind die Häufigkeiten der jeweiligen Merkmalsausprägung gemeint. Also wie oft kommt die Ausprägung 30 Jahre vor.
Ein Doppelklick auf eine beliebige Stelle im Diagramm öffnet das Diagrammeditor-Fenster.
In der zweiten Symbolleiste befindet sich im rechten Bereich der Button “Datenbeschriftungen einblenden“.
Im Ergebnis werden im Zentrum der jeweiligen Säule die entsprechenden Häufigkeiten je Merkmal (=Säule) eingeblendet.

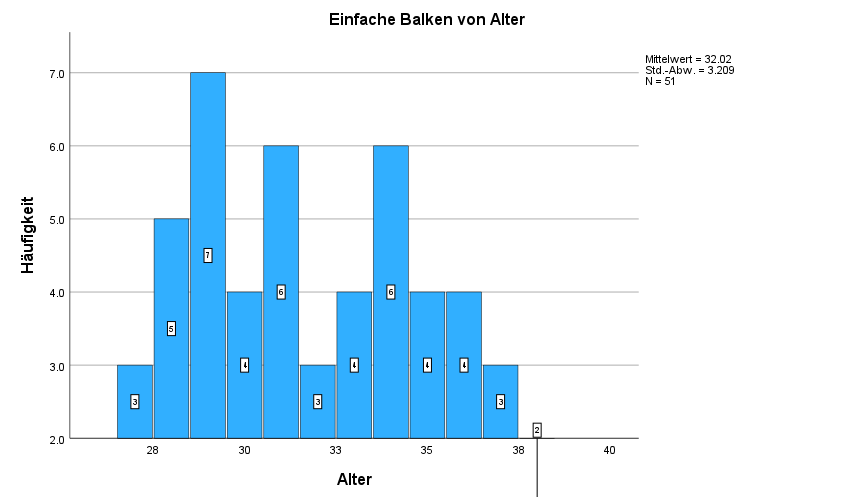

Das kann teilweise zu unglücklichen Darstellungen wie im unteren Diagramm führen. Die y-Achse fängt erst bei 2 an, die Häufigkeiten zu zählen. Demnach ist ganz rechts eine Säule “verschluckt” worden, weil sie nur die Häufigkeit 2 abbildet. Darum werden wir uns im Abschnitt 2.3 kümmern.
2.2 Datenbeschriftung auf der x-Achse anpassen
Ein großer Nachteil des obigen Diagramms ist, dass man nicht erkennen kann, welches Alter konkret welche Häufigkeiten hat – der eigentliche Sinn des Diagramms ist damit ja verfehlt und man hat keine Antwort, ob die 28 3-mal oder 5-mal vorkommt.
Zum Glück kann das recht leicht behoben werden.
- Dazu im Diagrammeditor mit Linksklick auf die Datenbeschriftungen der x-Achse.
- Dann ein Rechtsklick und Auswahl des Eigenschaftsfensters.
- Alternativ genügt auch ein Doppelklick auf die Datenbeschriftungen der x-Achse.
- Im sich öffnenden Fenster ist der Reiter “Metrisch” zu wählen.
- Hier sollte “Erstes Inkrement” auf 1 gesetzt werden.
Hiermit erhält jede Säule eine separate Datenbeschriftung unterhalb der x-Achse. Damit können wir auch die Frage beantworten, dass 28 5-mal vorkommt:
2.3 Datenbeschriftung auf der y-Achse anpassen
Wir hatten schon festgestellt, dass eine Säule aufgrund der Formatierung der y-Achse nicht zu sehen ist. Diesen Umstand korrigieren wir, indem wir, analog zu eben, entweder die Datenbeschriftungen auswählen und per Rechtsklick das Eigenschaftsfenster öffnen oder doppelt auf die Datenbeschriftung klicken und den Reiter “Metrisch” auszuwählen.
Sollte das vorherige Fenster aus 2.2 noch geöffnet sein, genügt ein einfacher Linksklick auf die Datenbeschriftungen.
Nun ist beim Minimum in meinem Fall 0 einzutragen. Generell empfiehlt es sich, hier 0 einzutragen, um potenzielle Verzerrungen in der Darstellung zu vermeiden.
Tipp: Im Reiter Zahlenformat kann die Anzahl Dezimalstellen eingestellt werden. Ich habe es hier allerdings bei einer Dezimalstelle belassen und erst später angepasst.
Im Ergebnis ist erkennbar, dass die Säule beim Alter 38 jetzt von 0 beginnend angezeigt wird und nicht durch das Diagramm “verschluckt” wird.
2.4 Datenbeschriftung (Häufigkeiten) formatieren
Um die Häufigkeiten innerhalb der Säulen besser lesen zu können, empfiehlt sich auch hier eine Formatierung hinsichtlich Textgröße, Textfarbe sowie Feldfarbe.
Hierzu wird eine beliebige Häufigkeit doppelt angeklickt – alternativ per Linksklick selektiert und dann per Rechtsklick das Eigenschaftsfenster geöffnet.
Im Eigenschaftsfenster ist der Reiter “Textstil” auszuwählen und hier kann sowohl Textgröße als auch Textfarbe angepasst werden.
Ich entscheide mich für einen leicht größeren Text und eine weiße Textfarbe.

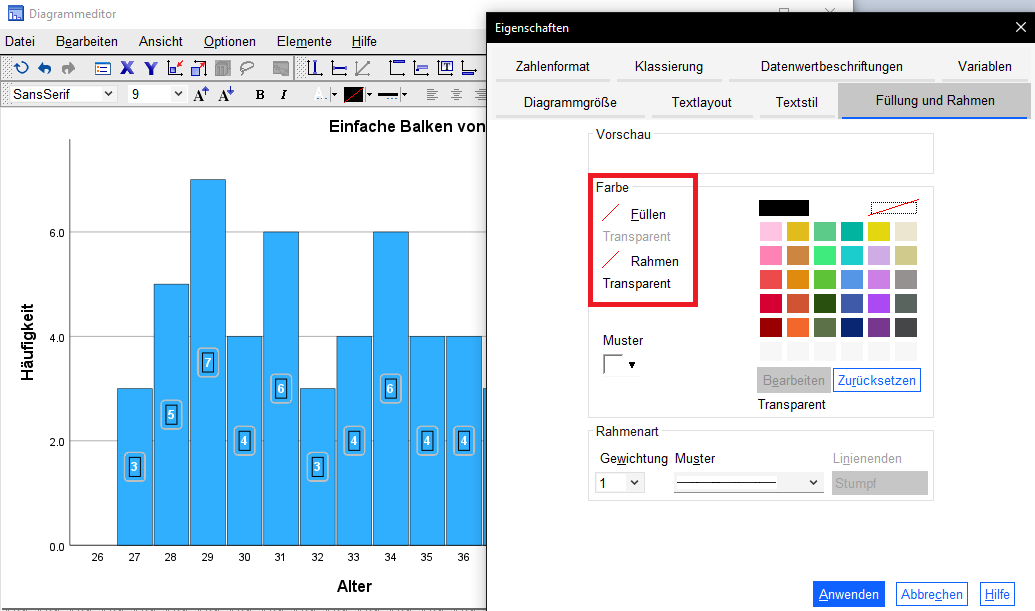

Im Reiter “Füllung und Rahmen” kann das Textfeld, in dem die Häufigkeit steht, angepasst werden. Ich wähle sowohl bei Füllung als auch Rahmen transparent. Hierzu ist zunächst das zu ändernde Kästchen links auszuwählen, um im Anschluss die Farbe zu ändern.
2.5 Säulenfarbe anpassen
Schließlich kann noch die Farbe der Säulen geändert werden. Hierzu wählt man per Linksklick die Säulen aus und kann in der Symbolleiste oben einfach eine andere Farbe auswählen. Ich wähle beispielhaft dunkelgrün.

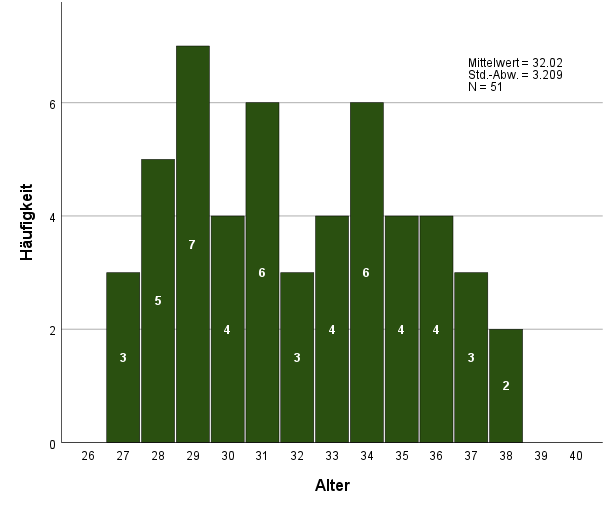

3 Ergebnis
4 Datensatz zum Download
Der im Beitrag verwendete SPSS-Datensatz im .sav-Format.
